Passages de câbles
Lors de nos débuts en astronomie, nous n'avions pas beaucoup de câbles, voici la liste :
- Alimentation du PowerTank vers la monture
- Le caméra PLA-C vers le PC
- La raquette vers la monture.
Rien de bien méchant, mais quand la passion grandie, du nouveau matériel arrive et les câbles envahissent l'espace :
- Synguider (Câble ST-4, Alimentation, Raquette)
- Canon EOS 1000D (Câble USB)
- HitechDCFocus
- Hub USB (Câble d'alimentation, USB)
- ...
Qui n'a jamais eu la crainte qu'une personne ou soit même se prenne les pieds dans ces fils qui trainent et que les dégats soient importants.
Après différentes recherches sur internet et en magasins de bricolage, je pense que nous avons trouvé une solution qui n'est pas trop mal et surtout à un coût modique.
Un petit passage dans un de nos magasins d'électronique ou nous trouvons beaucoup d'idées et pour la plupart du temps moins cher que les magasins de bricolage.

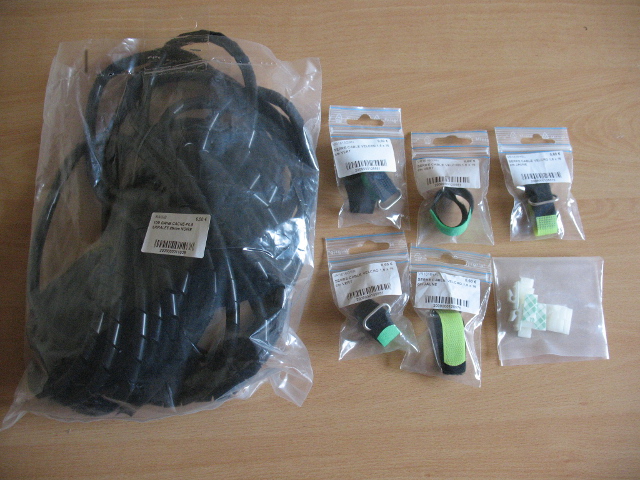

Voici en image, notre liste de course avec les tarifs.
 |
|
De gauche à droite :
- La gaine cache fils spirale diamètre 9mm (10 mètres) : 6,50€
- Serre câble Velcro 1,6x16cm existe en plusieurs couleurs - (Rouge, vert, jaune) : 0,60€ pièce
- Attache auto-adhésives pour câcles diamètre 3,5 à 3,8 mm (10 pièces) : 3,5€
|
|
|
|
 |
|

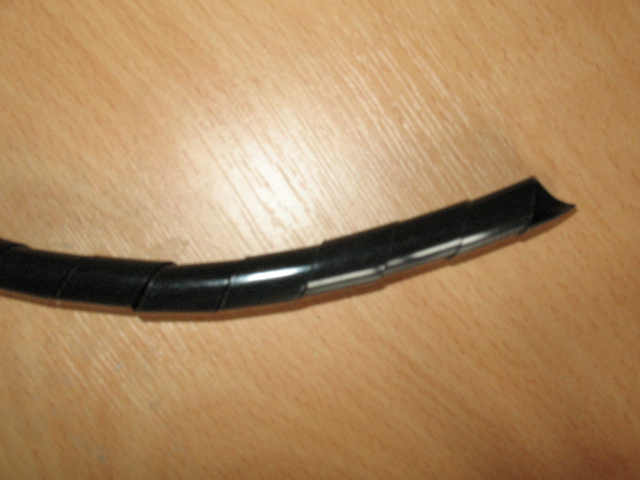

La gaine pour le passage de câbles est une spirale, il faut juste faire attention quand on prépare les câbles pour ne pas avoir de tortillons. |
|
|
|
 |
|

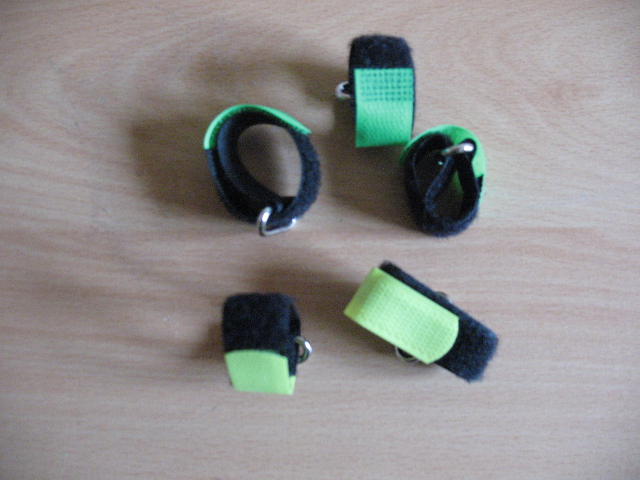

Les velcros, ce petit système est vraiment très simple et très sympa, plusieurs couleurs sont disponibles.
Au début nous voulions du noir, mais le prix n'est pas le même, plus cher de 0,10€.
Soyons fou, un peu de couleur dans nos nuits noires :-)
La bague en acier va nous être très utile pour l'assemblage.
|
|
|
|
 |
|

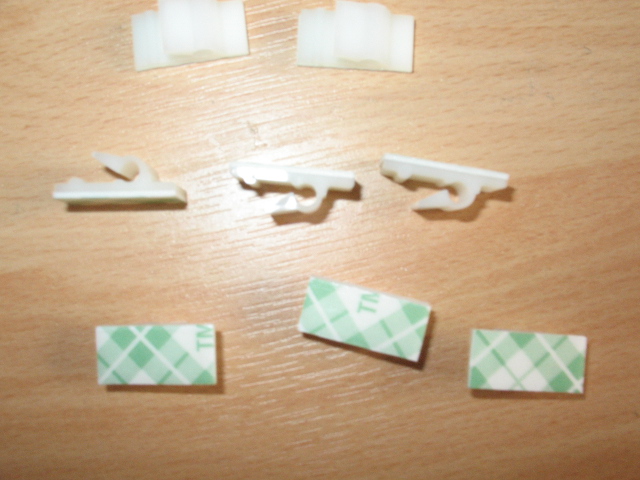

Ces attaches sont très bien conçues, elles vont nous êtres très utiles pour tenir les câbles mais surtout pour le montage en début de séance et le démontage au début du jour.
Elles ont en dessous un adhésif avec une petite mousse qui permet de bien épouser la forme du support qui est souvent sur nos montures ou télescopes un peu granuleuse.
|
|
|
|
| Voila un aperçu des différents éléments pour notre montage. |
|
|
|
 |
|
Pour le passage des câbles, il est important de le faire dans la gaine afin de voir l'ensemble de la future réalisation.
Les longeurs, les sorties de certain câble avant les autres, c'est quand même plus simple de la faire tranquillement et de le faire bien.
Voici le passage des câbles dans la gaine.
En 5 minutes vous aurez passer l'ensemble des câbles.
Ici, un exemple de câble qui ne va pas jusqu'au bout.
|
|
|
|
 |
|
Un autre exemple du passage des câbles dans la gaine.
Je vous conseille de mettre un adhésif au bout, ceci est plus sécurisant et plus propre, nous avons mis pour notre part du scotch de tapissier.
|
|
|
|
 |
|
Maintenant que l'ensemble des câbles est dans la gaine, il va falloir qu'elle puisse tenir aux emplacements que vous aurez choisi.
Nous mettons les attaches velcro autour de la gaine.
Si vous rencontrez des difficultées lors du passage dans l'anneau en métal le velcro s'accroche, il suffira de glisser entre les parties mâle et femelle un morceau de papier afin que les deux parties ne s'accrochent pas.
|
|
|
|
 |
|

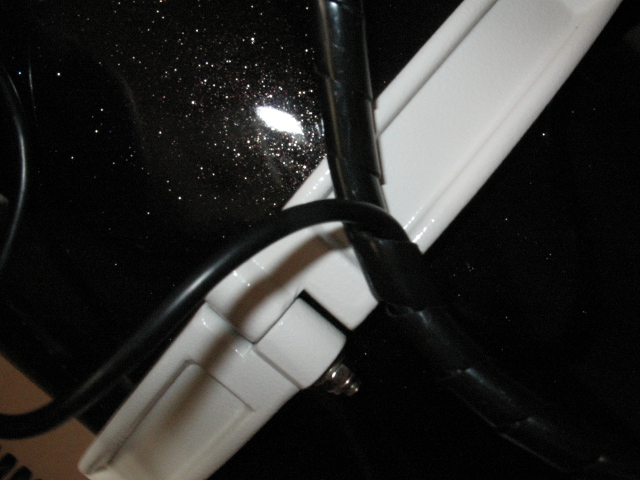

Lors des déplacements du télescope il ne faut pas que la gaine bouge ou se prenne dans un élément mécanique.

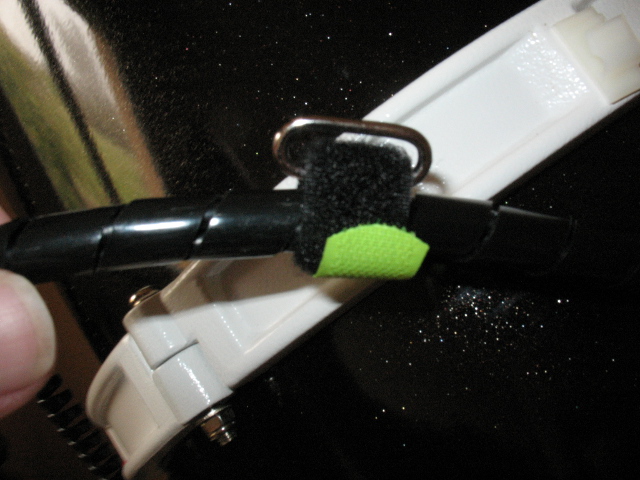

Les colliers velcro sont bien placés alors il faut maintenant installer aux emplacements les plus optimisés.

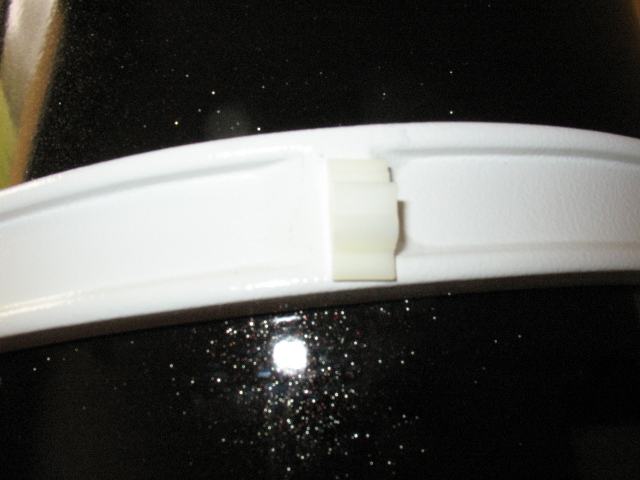

Nous collons les attaches auto-adhésives à la monture ou au télescope.
|
|
|
|
 |
|

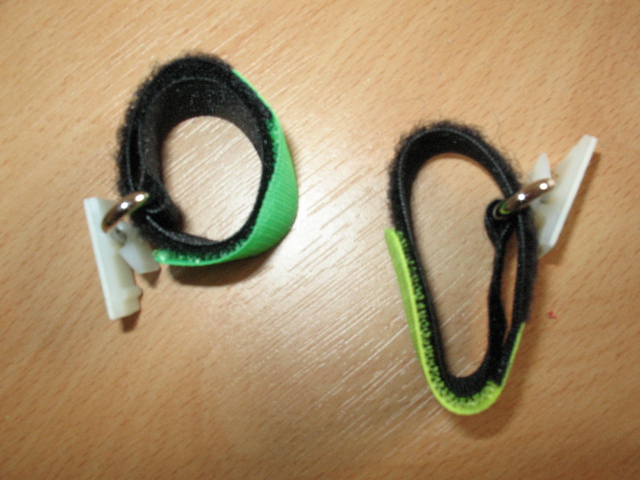

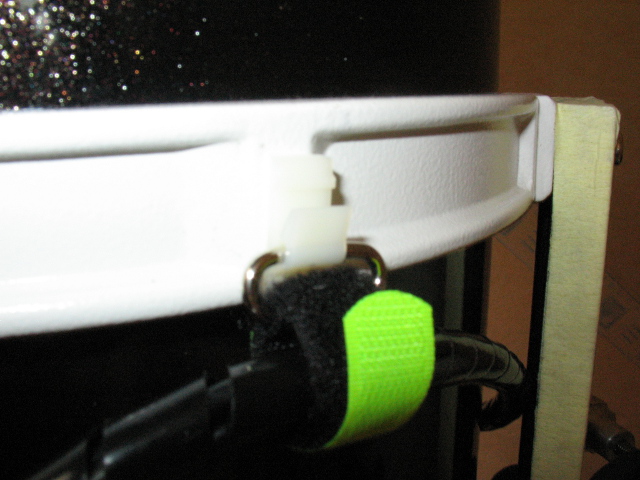

Une photo qui vous montre rapidement comment les colliers velcro s'assemblent aux attaches auto-adhésives.
Nous pourrons désassembler simplement les gaines lors du démontage en fin de soirée.
|
|
|
|
 |
|

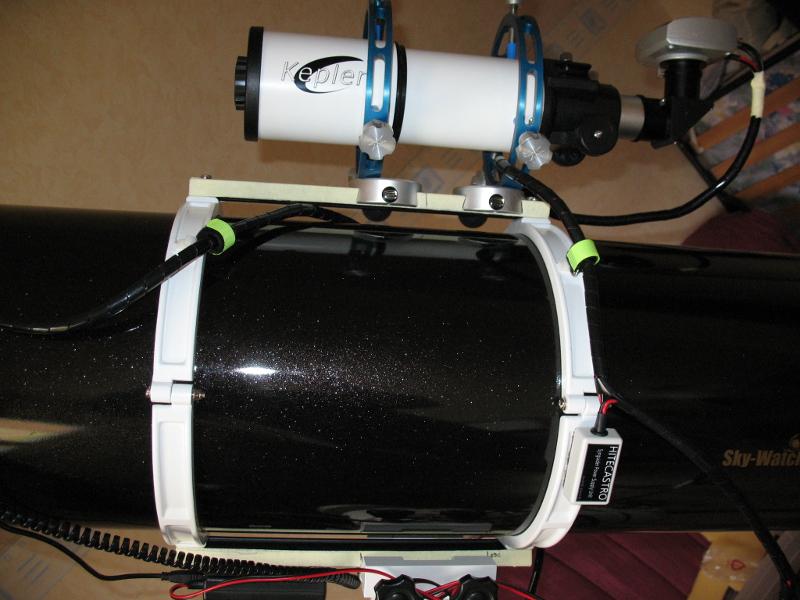

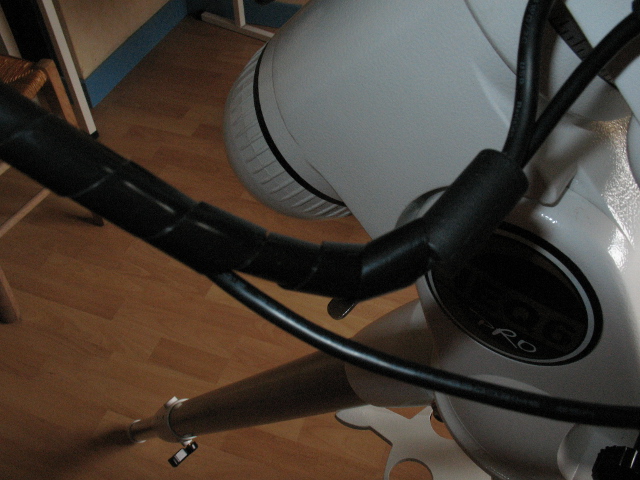

Montage sur notre tube. |
|
|
|
 |
|
Le montage terminé.
Sur notre Newton 254/1200, nous pensons que le montage est propre et simple.
Terminé le montage câble par câble, un module qui contient les câbles, facile à déballer, facile à remballer et simple à ranger.
Ce montage est valable pour notre Newton mais aussi pour le C9.25.
|
|
|
|
 |
|

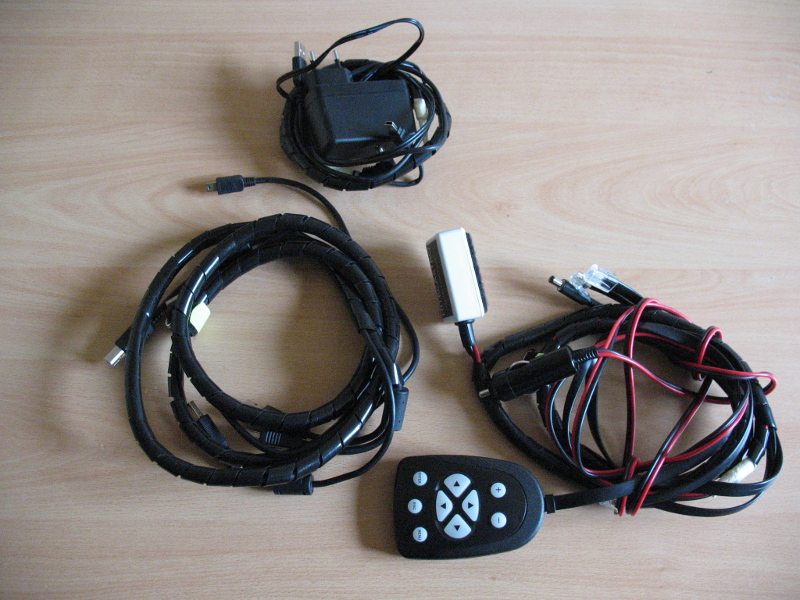

Voici l'ensemble de nos câbles.
C'est quand même plus simple ;-)
|
Nous espérons que cet article vous donnera des idées.
|
